概述

在现代科技领域中，半导体芯片是一种至关重要的电子组件，它们被广泛应用于计算机、手机、汽车等各个领域。半导体芯片的制造过程是一项高度复杂而精密的工艺，需要经历多个步骤和工艺环节。

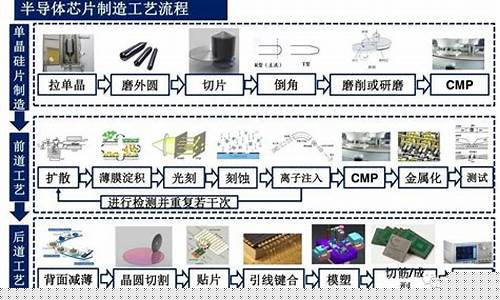

半导体芯片制造工艺流程

半导体芯片制造工艺流程包括晶圆制备、光刻、蚀刻、离子注入、扩散、金属化等多个关键步骤。首先，晶圆制备阶段，通过晶体生长和切割获得单晶硅晶圆；接着，通过光刻技术将芯片图案转移到硅片表面；然后，利用蚀刻技术将不需要的硅层去除，形成芯片的结构；紧接着，离子注入工艺将杂质引入芯片表面，调节材料的电性能；再通过扩散工艺将杂质扩散至所需深度；最后，利用金属化工艺连接芯片上的电路，形成最终的电子元器件。

晶圆制备

晶圆制备是半导体芯片制造的第一步，它的质量直接影响到后续工艺步骤的效果。晶圆通常由硅单晶材料制成，经过精密的切割和抛光工艺，使得晶圆表面光滑均匀，为后续光刻和蚀刻工艺提供良好的基础。

光刻和蚀刻

光刻技术是将芯片图案投影到硅片表面的关键工艺，通过紫外光曝光光刻胶，形成光刻胶的图案，再利用蚀刻工艺将未被光刻胶覆盖的硅层去除，从而形成芯片的结构。

总结

半导体芯片制造工艺是一项高度复杂的技术，涉及多个工艺环节和步骤。从晶圆制备到最终的金属化工艺，每个步骤都至关重要，影响着芯片的性能和质量。通过不断的技术创新和工艺优化，半导体行业不断推动着芯片制造工艺的进步与发展。
